Cribas y Escurridores
Awa Cycle — Equipos de clasificación y deshidratación
Fabricamos dos líneas complementarias para separación sólido-líquido y clasificación granulométrica. Aunque ambos equipos usan vibración, tienen objetivos, diseños y aplicaciones distintos. Elegir el equipo correcto impacta directamente en la calidad del producto final y los costos logísticos.
Escurridor vibratorio
Objetivo principal: deshidratar. Extrae el agua del material para reducir humedad entre 10–15%. Alta frecuencia + baja amplitud. Mallas de poliuretano en ángulo ascendente. Ideal para arenas lavadas y minerales finos que requieren bajo contenido de humedad para transporte o uso final.
Criba vibratoria
Objetivo principal: clasificar por tamaño. Separa el material en fracciones granulométricas para su posterior procesamiento. Múltiples decks con diferentes aperturas de malla. Ideal para clasificación de áridos, mineral grueso, agregados y alimentación de equipos de proceso.
AWA CYCLE — Ficha técnica · Made in Colombia
Escurridores vibratorios de alta frecuencia
Serie AWA-INP · Deshidratación de arenas y minerales finos
Deshidratación 10–15% humedad
Mallas poliuretano
5 – 100 ton/h
Made in Colombia
Descripción y principio de operación
El sistema de moto-vibración genera alta frecuencia y baja amplitud que transporta el material progresivamente hacia el extremo de descarga mientras el agua es filtrada a través de las mallas de poliuretano dispuestas en ángulo ascendente. Produce arena ultrafina con humedad de descarga entre 10% y 15%, reduciendo significativamente los costos logísticos por menor densidad del material.
Mallas de poliuretano de alta resistencia a la abrasión, fáciles de intercambiar
Perfiles en elastómero fijados con pernos tipo Huckbolt a la estructura principal
Protección antidesgaste lateral para prolongar la vida útil del equipo
Ángulo ascendente hacia la descarga — evita retención de agua en el producto
Mallas disponibles desde 0.1 hasta 30 mm según requerimiento del proceso
Desempeño equivalente a criba de alta frecuencia con menores costos de operación
Especificaciones técnicas generales
Función principalDeshidratación sólido-líquido
Humedad de descarga10% – 15%
Tipo de vibraciónAlta frecuencia · baja amplitud
Tipo de mallaPoliuretano antidesgaste
Apertura de malla0.1 – 30 mm
Fijación de mallasPernos tipo Huckbolt
Ángulo de trabajoAscendente hacia descarga
Potencia disponible1.5 – 10 kW
Capacidad5 – 100 ton/h
Modelos disponibles — serie INP-EV
| Modelo |
Ancho (mm) |
Largo (mm) |
Peso (kg) |
Potencia (kW) |
Capacidad (ton/h) |
Aplicación típica |
| INP-EV12 |
300 |
2.400 |
420 |
1.5 |
5 – 20 |
Mini planta / artesanal |
| INP-EV24 |
600 |
2.700 |
950 |
1.6 |
25 – 45 |
Planta compacta de arenas |
| INP-EV36 |
900 |
2.700 |
1.250 |
2.6 |
30 – 50 |
Lavado de arena mediana |
| INP-EV40 |
900 |
3.200 |
1.450 |
8 |
45 – 80 |
Planta industrial de áridos |
| INP-EV44 |
1.200 |
3.000 |
2.051 |
8 |
70 – 100 |
Planta de minerales metálicos |
| INP-EV55 |
1.500 |
3.200 |
2.340 |
10 |
100 |
Alta capacidad industrial |
Aplicaciones
Deshidratación de arenas lavadas
Planta compacta de lavado de arena
Minerales metálicos y no metálicos
Reducción de humedad para transporte
Arena ultrafina para construcción
Circuito de agua cerrado
AWA CYCLE — Ficha técnica · Made in Colombia

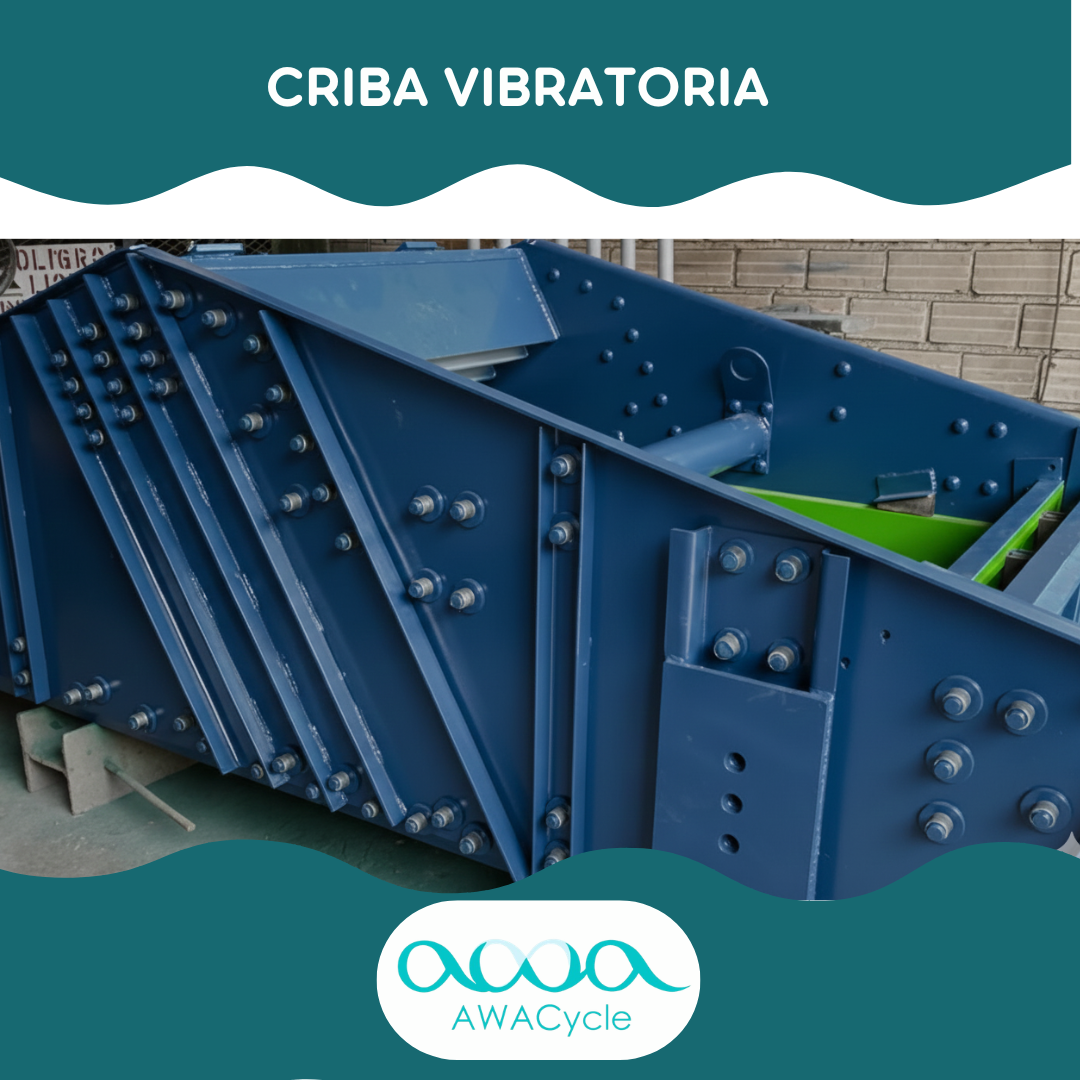

Cribas vibratorias
Clasificación granulométrica · Separación por tamaño · Múltiples aplicaciones
Clasificación por tamaño
Múltiples decks
Made in Colombia
Descripción y principio de operación
La criba vibratoria separa el material en distintas fracciones granulométricas al hacerlo pasar sobre tamices con diferentes aperturas de malla. El material de tamaño inferior a la apertura cae a través de la criba hacia la fracción inferior, mientras el sobresize avanza por la superficie hacia la descarga. Cada deck produce una fracción diferente, permitiendo clasificar el material en los tamaños requeridos para su uso final o procesamiento posterior.
Estructura en acero estructural de alta resistencia con amortiguadores de resorte
Cuerpo externo con acople de motor vibratorio de alta eficiencia
Mallas intercambiables desde 0.1 hasta 30 mm según apertura requerida
Diseño modular adaptable a una o múltiples fracciones de producto
Paneles de malla con diferentes aperturas en cada deck para clasificación simultánea
Alimenta directamente bandas transportadoras ajustadas al producto final requerido
Especificaciones técnicas generales
Función principalClasificación granulométrica
Tipo de separaciónPor tamaño de partícula
Apertura de malla0.1 – 30 mm
Número de decks1 – 3 según modelo
Tipo de mallaPoliuretano / acero
FijaciónPernos tipo Huckbolt
AmortiguaciónResortes helicoidales
DiseñoA medida según aplicación
Fracciones de productoHasta 3 fracciones simultáneas
Aplicaciones
Materiales para construcción
Clasificación de áridos y agregados
Plantas compactas de lavado de arena
Minerales metálicos y no metálicos
Plantas de fertilizantes
Alimentación de molinos y trituradoras
Separación de finos en minería
Clasificación previa a flotación
