Celdas de Flotación
Celda de flotación mecánica de tanque cilíndrico, diseñada y fabricada en Colombia para la concentración de minerales auríferos, cupríferos y polimetálicos por el método de flotación espuma. La pulpa mineral ingresa al tanque donde un mecanismo de agitación la mantiene en suspensión mientras inyecta aire en forma de microburbujas. Las partículas de mineral valioso — previamente acondicionadas con reactivos colectores — se adhieren a las burbujas, flotan hacia la superficie y son recolectadas como concentrado.
Description

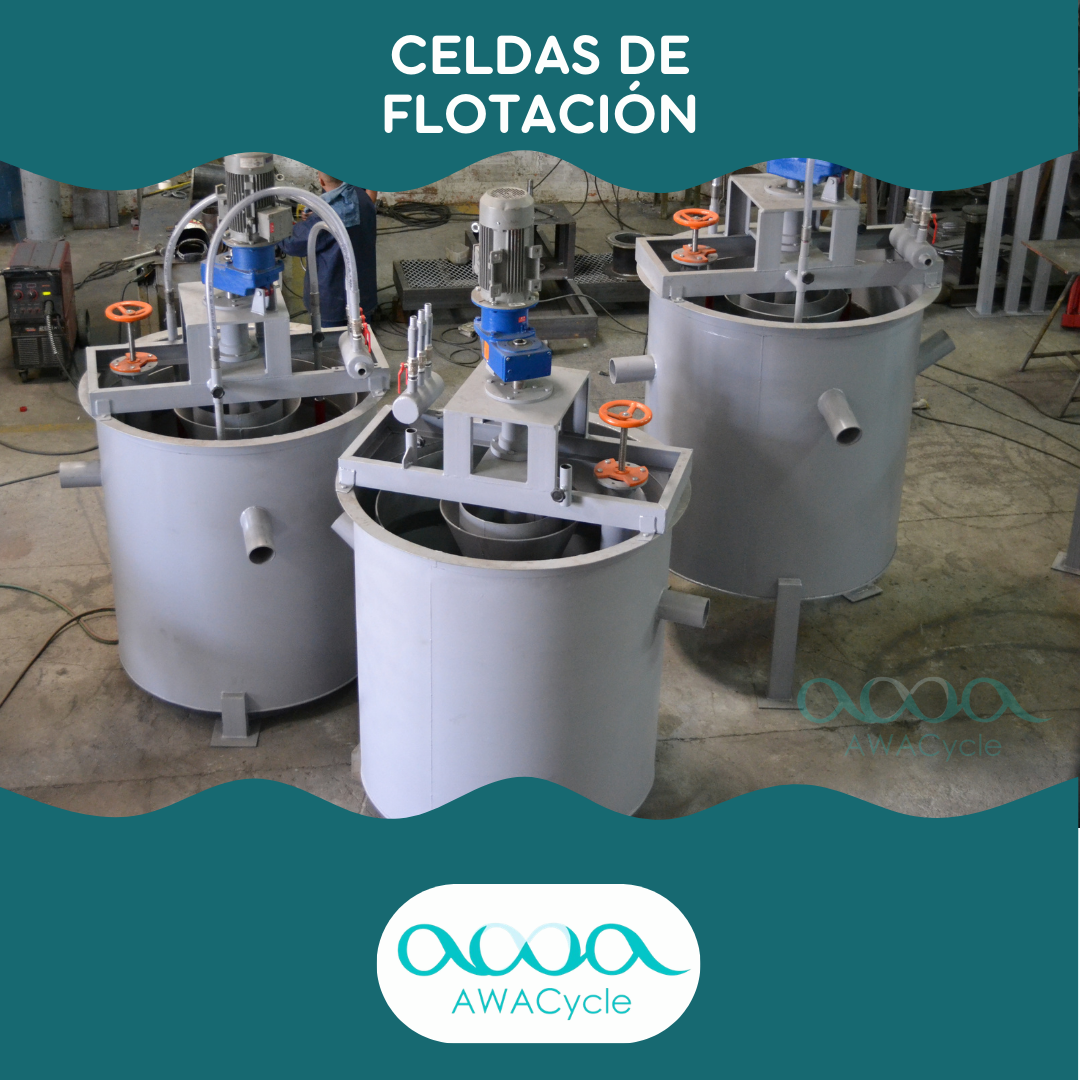

Celdas de Flotación circular
Celda de flotación mecánica de tanque cilíndrico, diseñada y fabricada en Colombia para la concentración de minerales auríferos, cupríferos y polimetálicos por el método de flotación espuma. La pulpa mineral ingresa al tanque donde un mecanismo de agitación la mantiene en suspensión mientras inyecta aire en forma de microburbujas. Las partículas de mineral valioso — previamente acondicionadas con reactivos colectores — se adhieren a las burbujas, flotan hacia la superficie y son recolectadas como concentrado.
¿Qué son y cómo funcionan?
Son tanques cilíndricos mas eficientes que las celdas de flotación cuadradas, donde se introduce la pulpa mineral. Un mecanismo de agitación, mantiene las partículas en suspensión mientras inyecta burbujas de aire. El mineral valioso, previamente tratado con químicos (colectores), se adhiere a las burbujas y flota hacia la superficie, formando una espuma que se recolecta.
- Tanque cilíndrico en acero inoxidable o acero al carbono con recubrimiento anticorrosivo
- Mecanismo de agitación con impulsor de alto cizallamiento para generación de microburbujas
- Control de nivel de espuma mediante vertedero ajustable
- Entrada de aire por inyección de aire para una mejor regulación
- Válvula de descarga de colas en fondo para control de flujo continuo
- Diseño modular: se instalan en banco de celdas en serie para circuito completo
Etapas del Circuito de Flotación
En un proceso metalúrgico completo, las celdas se organizan en etapas para maximizar la pureza y la recuperación:
-
Etapa Rougher (Primaria): * Es la primera etapa a la que llega la pulpa desde el molino.
-
Objetivo: Recuperar la mayor cantidad posible de mineral valioso, sacrificando un poco la pureza.
-
Produce un “concentrado rougher” y unas colas (desechos) que pasan a la siguiente etapa.
-
-
Etapa Scavenger (Agotamiento): * Se procesan las colas de la etapa rougher.
-
Objetivo: Recuperar las partículas de mineral más difíciles de flotar que se escaparon antes.
-
Es la “red de seguridad” del proceso para asegurar que no se pierda oro o cobre en los desechos finales.
-
-
Etapa Cleaner (Limpieza): * Aquí se procesa el concentrado obtenido en las etapas anteriores.
-
Objetivo: Aumentar la ley (pureza) del mineral eliminando la ganga que haya flotado por error.
-
Suele requerir celdas más pequeñas y un control más fino del aire y la agitación.
-
-
Etapa Re-Cleaner (Re-limpieza):
-
Opcional, se usa cuando se requiere un producto final de altísima pureza para fundición
-
Modelos disponibles
Pequeña mineria
AWA-CFC 1.2 × 1.2
Celda pequeña · Limpieza y re-limpieza
AWA-CFC 1.5 × 1.5
Celda mediana · Uso versátil
Mineria Industrial
AWA-CFC 2.0 × 2.0
Celda grande · Alta capacidad
Minerales y aplicaciones
Sulfuros de cobre
Plomo y zinc
Molibdeno
Concentración de piritas auríferas
Planta de beneficio ASGM
Circuito integrado con molino de bolas
Recuperación de valores en relaves
Additional information
| CFC 2 X 2 Metros | 12 hp |
|---|---|
| CFC 1.5 X 1.5 Metros | 10 hp |
| CFC 1.2 x 1.2 Metros | 7.5 hp |
