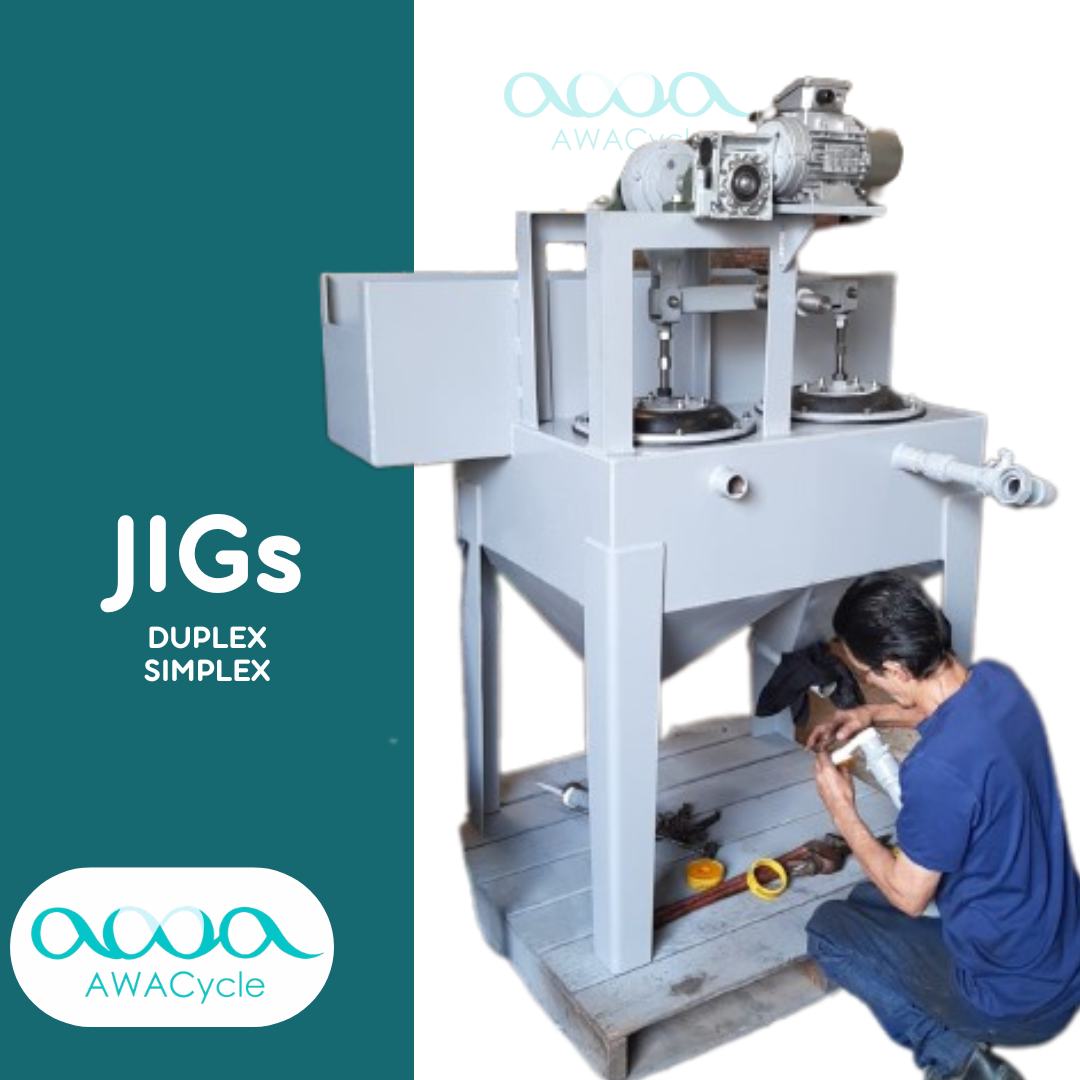

JIG concentrador gravimétrico
Descripción del equipo
Concentrador gravimétrico mecánico que separa minerales de diferente densidad mediante pulsaciones cíclicas de agua a través del lecho mineral. Es el método de separación por gravedad más utilizado y económico, ideal para tratar minerales liberados en tamaños de 3 a 10 mm. Opera sin reactivos químicos, lo que lo hace ecológico y de bajo costo operativo.
- Tanque abierto con pantalla horizontal de metal y diafragma flexible — diseño robusto de larga vida
- Válvula rotativa ajustable para control del ciclo de succión/pulsión en cada carrera
- Grifo inferior para extracción continua de concentrado sin parar la operación
- Diafragma flexible de alta durabilidad — repuesto disponible en Colombia
- Hidrociclón ciego integrado para control de finos en la descarga
- Especial para circuitos cerrados de molienda — evita la sobre-molienda
- Agua reutilizable en el mismo proceso o para riego — operación de circuito cerrado
Especificaciones técnicas generales
Principio de separaciónGravimetría · pulsación de agua
Rango granulométrico óptimo3 – 10 mm
Rango gravimétrico operativo74 µm – 130 mm
Velocidad de pulsación200 – 325 RPM
Tipos disponiblesSimplex / Dúplex
Descarga de concentradoContinua · grifo inferior
Fluido de pulsaciónAgua (o cianuro en circuito)
Reactivos requeridosNinguno
Regla de capacidad~2 ton/h por pie² de cama
Repuestos disponiblesDiafragma · hidrociclón ciego
Tipos de construcción
Más solicitado en pequeña mineria
JIG Simplex
Un compartimento de malla · una tolva
Tamaño estándar8″ × 12″
Capacidad0.5 – 1.5 ton/h
Motor½ HP monofásico
Uso típicoPequeña minería / ASGM
Pulsación200 – 325 RPM
Más solicitado en mineria industrial de oro de veta
JIG Dúplex
Un compartimento · dos tolvas · todos los tamaños
Tamaños8″×12″ hasta 24″×36″
Capacidad1.5 – 120 ton/h
Motor½ – 3 HP
Uso típicoCircuito cerrado molino bolas
Pulsación200 – 325 RPM
Tabla de especificaciones por tamaño — serie Denver
| Tamaño (pulg.) |
Tipo |
Capacidad (ton/h) |
Agua (GPM) |
Motor (HP) |
RPM |
Aplicación típica |
| 4″ × 6″ |
Simplex |
0.3 – 1 |
½ – 1 |
¼ |
200 – 325 |
Laboratorio / pruebas |
| 8″ × 12″ |
Simplex |
0.5 – 1.5 |
2 – 3 |
½ |
200 – 325 |
Mini planta / artesanal |
| 8″ × 12″ |
Dúplex |
1.5 – 4 |
4 – 6 |
¾ |
200 – 325 |
Pequeña minería ASGM |
| 12″ × 18″ |
Dúplex |
4 – 15 |
9 – 15 |
¾ – 1 |
200 – 325 |
Circuito cerrado molino |
| 16″ × 24″ |
Dúplex |
12 – 40 |
12 – 20 |
1½ |
200 – 325 |
Planta semi-industrial |
| 24″ × 36″ |
Dúplex |
35 – 120 |
35 – 55 |
2 – 3 |
200 – 325 |
Planta industrial |
Capacidades basadas en concentrados de placeres auríferos a ~2 ton/h por pie² de cama. Para mineral de cabeza o material muy fino los caudales pueden variar. Fuente: Denver Equipment Co. / 911Metallurgist.
Fases de operación — ciclo de pulsación
01
Pulsión (subida)
El diafragma empuja agua hacia arriba. Las partículas se suspenden. Las más pesadas caen más rápido y recorren mayor distancia hacia el fondo.
02
Succión (bajada)
El diafragma retrocede. Las partículas livianas alcanzan mayor altura. Las densas se ubican en el fondo del lecho y las livianas en la superficie.
03
Extracción
El concentrado pesado (oro, sulfuros) se extrae continuamente por el grifo inferior. El material liviano (ganga) sale por rebose hacia colas.
Ventajas del JIG de diafragma interno
- No utiliza reactivos químicos — proceso ecológico y de bajo costo
- Agua reutilizable en el mismo proceso o para riego
- Versátil — se adapta a todo tipo de materiales y granulometrías
- Descarga continua de productos sin interrupciones
- Ajustadas sus variables, opera con mínima atención del operario
- Ideal para pequeños y medianos productores mineros
- Evita sobre-molienda en circuitos cerrados de molino de bolas
- Repuestos disponibles en Colombia: diafragma e hidrociclón ciego
Minerales y aplicaciones
Oro aluvial y en roca
Arenas negras (minerales pesados)
Plomo y zinc
Estaño
Wolframio
Carbón
Circuito cerrado molino de bolas
Planta ASGM sin mercurio
Minería aluvial
Recuperación en relaves
