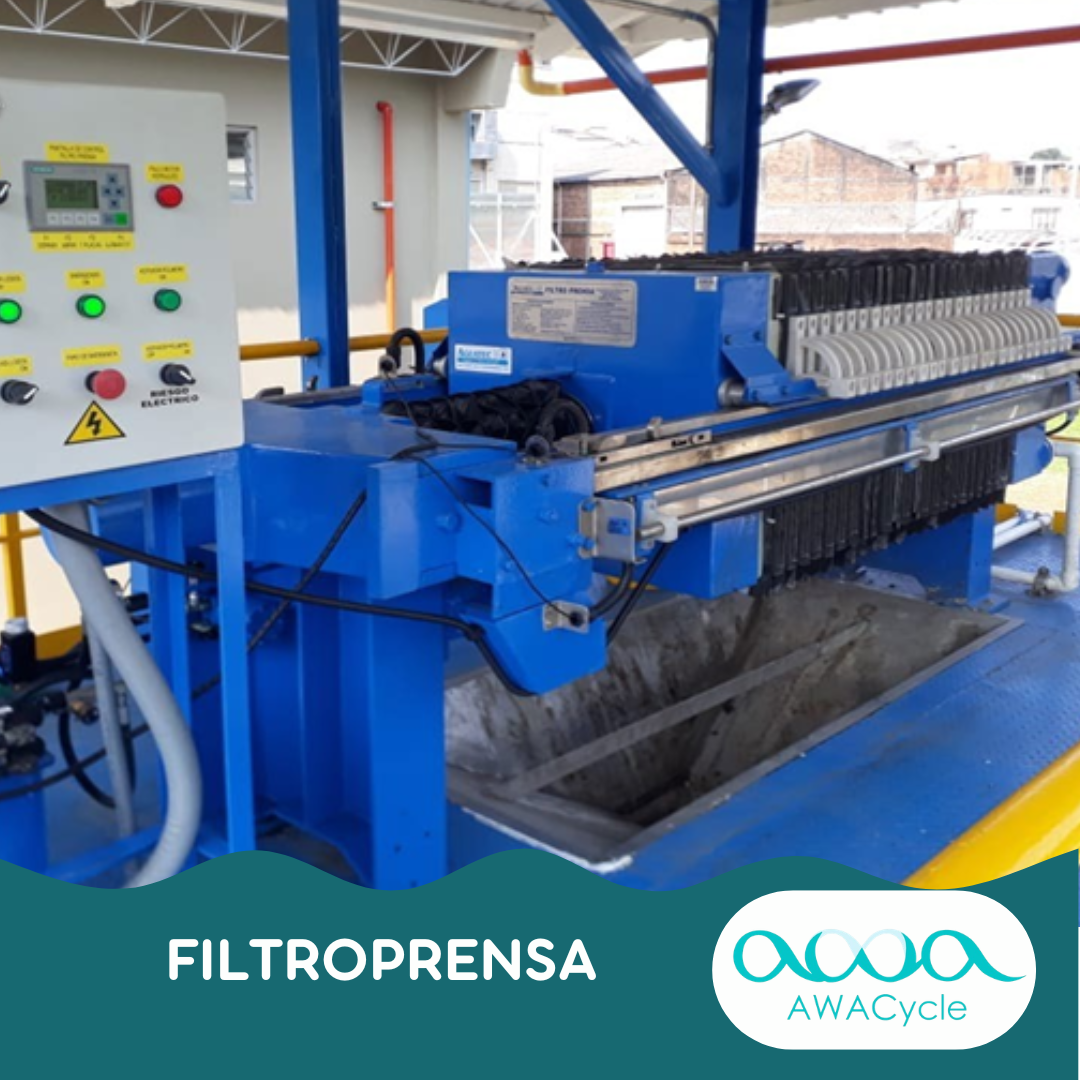

Filtro prensa de cámara con placas de polipropileno para la deshidratación de lodos mineros, relaves y aguas de proceso. Separa sólidos de líquidos mediante presión hidráulica aplicada sobre una cámara de filtración, produciendo una torta sólida manejable y agua clarificada reutilizable. Es la solución técnica definitiva para eliminar las pozas de relave y cerrar el circuito hídrico de la operación minera sin uso de químicos adicionales.

Categories: ,

Description

AWA CYCLE — Ficha técnica · Tratamiento de aguas y lodos

Filtro prensa monoplacas automático
Separación sólido-líquido · Deshidratación de lodos · Eliminación de pozas de relave
Cierre hidráulico automático
PLC Siemens · HMI 7″
10 – 500 m² área filtración
630 mm – 2.000 mm placa
Elimina pozas de relave



Descripción del equipo

  • Placas en polipropileno HIGH DENSITY mecanizadas por CNC — planitud inferior a 25 µm (estándar DIN7129) — sellado sin fugas garantizado
  • Estructura en acero al carbón Q345B con revestimiento epóxico + esmalte anticorrosivo · largueros en acero inoxidable
  • Cierre hidráulico automático con doble pistón — un solo operario controla todo el ciclo desde el tablero HMI
  • Tracción automática de placas en acero inoxidable 304 — descarga de torta sin esfuerzo manual
  • Sistema de lavado automático de lonas una por una sin detener la operación
  • Ampliable con adición de placas y cambio de largueros — protege la inversión inicial
  • Adaptable para inyección de aire — mayor deshidratación de torta cuando se requiere
  • Lonas filtrantes en diferentes materiales y permeabilidades según tipo de lodo a tratar

Parámetros técnicos generales

Tipo de filtración
Presión · cámara de placas
Tamaño de placas disponible: 630 – 2.000 mm
Área de filtración 10 – 500 m²
Espesor de torta 25 – 50 mm (estándar 30–40 mm)
Presión de filtración 60 – 225 PSI (4 – 15 bar)
Temperatura máx. operación 70 – 100 °C
Sistema de cierre Hidráulico automático
Material placas Polipropileno HD reforzado
Control PLC Siemens · HMI 7″ táctil
Ciclo de filtración 20 min – 3 h según lodo
Humedad torta resultante 15 – 35% según material
Nivel de automatización Manual hasta 100% automático

Tabla de modelos y rangos estándar disponibles

Modelo referencia Placa (mm) N° placas típico Área filtración (m²) Vol. cámara (L) Presión (PSI) Automatización Aplicación típica
FM-630 630 × 630 20 – 60 10 – 30 150 – 500 87 – 145 Manual / semi Laboratorio · PTAR pequeña
FM-800 800 × 800 20 – 60 20 – 60 300 – 900 87 – 145 Semi / auto Planta pequeña · minería artesanal
FM-1000 1.000 × 1.000 30 – 80 40 – 120 600 – 1.800 87 – 145 Semi / auto Planta mediana · lodos industriales
FM-1250 1.250 × 1.250 30 – 80 60 – 180 800 – 2.500 87 – 145 Automático Minería mediana · concentrados
FM-1500 1.500 × 1.500 40 – 100 100 – 280 1.500 – 4.500 87 – 145 Automático Planta semi-industrial · relaves
FM-57/2000-6000-A ★ 2.000 × 2.000 57 + 2 250 6.000 87 100% automático Industrial · eliminación pozas relave
FM-2000 XL 2.000 × 2.000 80 – 120 300 – 500 8.000 – 15.000 87 – 145 100% automático Gran minería · alta capacidad

★ Modelo disponible. Capacidades basadas en torta de 30–40 mm. Fuente: Micronics, Yw-wellfilter, DIN7129, Aguatec SAS. Los demás modelos se fabrican bajo pedido según especificaciones del proyecto.

Subsistemas incluidos — equipo completo



1

Filtro prensa principal

Placas en polipropileno HD certificadas DIN7129. Cámara de filtración desde 150 L hasta 15.000 L. Espesor de torta 25–50 mm. Presión 87–145 PSI. Estructura Q345B con revestimiento epóxico.

2

Sistema hidráulico de cierre

Doble pistón de hasta 70 toneladas · presión 3.000–3.500 PSI. Bomba hidráulica, tanque de aceite, válvulas, mangueras, presostato de alta presión, válvula de alivio, sensores inductivos y manómetros.

3

Tablero eléctrico con PLC

Gabinete con guardamotores Siemens o Schneider. PLC Siemens con pantalla HMI 7″ táctil. Totalizador, paro de emergencia. Programación en español. Pulsadores e indicadores de estado.

4

Tracción automática de placas

Acero inoxidable 304. Un operario mueve todas las placas sin esfuerzo. Motorreductor con variador de frecuencia. Pantalla con 10 funciones. Cable de paro rápido integrado.

5

Bandeja rotativa de lodos

Captura el clarificado excedente durante el prensado. Descarga automática con opción de descarga en plataforma de camión. Motor eléctrico con variador de frecuencia.

6

Bomba de trasiego de lodos

Doble diafragma neumática Sandpiper. Cuerpo en fundición de hierro. Diafragma en neopreno/nitrilo. Conexiones 3″ NPT. Presión máx. 125 PSI. Caudal máx. 235 GPM (890 L/min). Sistema no-stall.

Aplicaciones en minería y tratamiento de aguas

Eliminación de pozas de relave
Deshidratación de lodos de beneficio
Circuito cerrado de agua de proceso
Concentrados de flotación (Au, Cu, Pb, Zn)
Lavado de arenas y áridos
Tratamiento de aguas residuales industriales
Lodos de perforación
Plantas de beneficio de oro y cobre
Espesamiento de relaves
Cumplimiento normativo ambiental

Condiciones de suministro

El equipo completo incluye filtro prensa, sistema hidráulico, tablero eléctrico PLC+HMI, tracción automática de placas, bandeja rotativa, bomba de lodos, juego de lonas, repuestos adicionales, manuales de operación y puesta en marcha.

No incluye: obras civiles, instalaciones eléctricas de distribución (requiere personal certificado Retie), descargue en sitio (requiere montacargas o grúa), estructura de techo reforzada para troyle o diferencial.



Awa Cycle · info@awacycle.com · (+57) 318 548 3525 · awacycle.com
